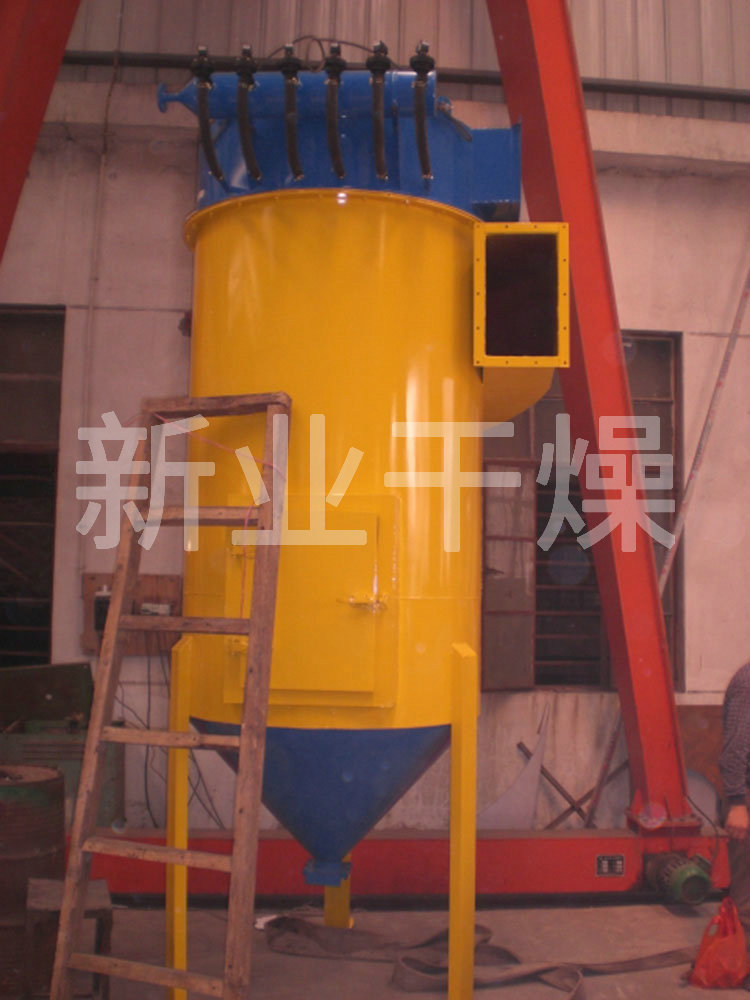

MC系列脉冲袋式除尘器
发布时间: 2019-04-21 14:10
MC脉冲袋式除尘器广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。
工作原理：
含尘气流从进气口进入下箱体后，部分沉降，轻微粉尘浮动时被滤袋阻留，净化空气透过滤袋，经文氏管进入上箱体，从出气口排出。积附在滤袋外壁的粉尘不断增加，当阻力在限定（一般为80-120毫米水柱）的范围内，就要清除积附在滤袋外壁的粉尘，清灰是由控制仪定期顺序触发各控制阀，开启脉冲阀，使气包内的压缩空气由喷吹管孔喷出(一次风）通过文氏管诱导数倍于一次风的周围空气（二次风)进入滤袋，使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用，被抖落的粉尘落入灰门经排灰阀排出机体。
应用范围：
广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。
结构示意图:
技术参数：
含尘气流从进气口进入下箱体后，部分沉降，轻微粉尘浮动时被滤袋阻留，净化空气透过滤袋，经文氏管进入上箱体，从出气口排出。积附在滤袋外壁的粉尘不断增加，当阻力在限定（一般为80-120毫米水柱）的范围内，就要清除积附在滤袋外壁的粉尘，清灰是由控制仪定期顺序触发各控制阀，开启脉冲阀，使气包内的压缩空气由喷吹管孔喷出(一次风）通过文氏管诱导数倍于一次风的周围空气（二次风)进入滤袋，使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用，被抖落的粉尘落入灰门经排灰阀排出机体。
应用范围：
广泛应用于冶金、铸造、矿山、化工医药、饲料、建树、粮食加工等行业的通风除尘和粉尘回收。
结构示意图:
技术参数：
| 参数型 号 |
MC24
|
MC36
|
MC48
|
MC60
|
MC72
|
MC84
|
MC96
|
MC120
|
||
| 过滤面积(m2) |
18
|
27
|
36
|
45
|
54
|
63
|
72
|
90
|
||
| 滤袋数量（只） |
24
|
36
|
48
|
60
|
72
|
84
|
96
|
120
|
||
| 过滤风速（m /min） |
2-4
|
|||||||||
| 过滤风量（m3 /min） |
2160
-4300
|
3250
-6480
|
4320
-8630
|
5400
-10800
|
6450 -12900
|
7500
-15100
|
8650
-17300
|
10800
-20800
|
||
| 最大外形尺寸mm |
长
|
1025
|
1425
|
1820
|
2225
|
2625
|
3025
|
3585
|
4385
|
|
| 宽X高 |
1678x3660
|
|||||||||
| 清 灰 装 置 | 脉 冲 阀 数 量 |
4
|
6
|
8
|
10
|
12
|
14
|
16
|
20
|
|
|
压 缩 空 气 耗 量
m3 /min
|
0.07-0.03
|
0.11-0.40
|
0.15-0.50
|
0.18- 0.60 |
0.22-0.60
|
0.25-0.90
|
0.29-0.90
|
0.37-0.90
|
||
| 压 缩 空 气 压 力 kg /cm3 |
0.5-0.8
|
|||||||||
